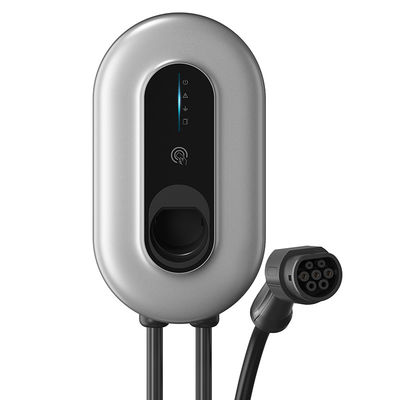

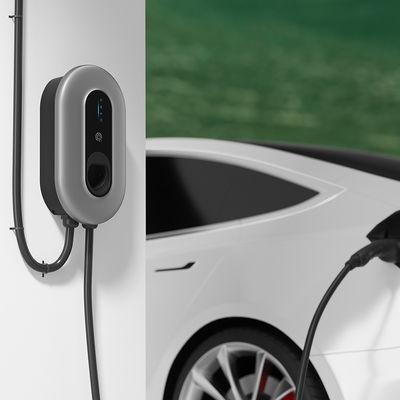

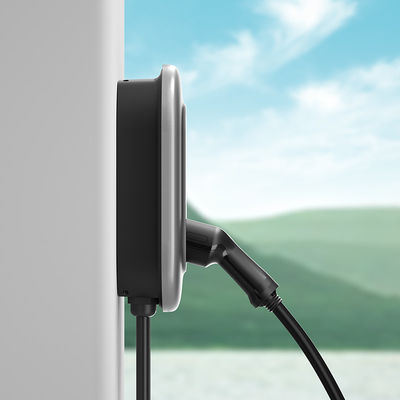

16A การนัดหมายเวลารองรับ Type2 AC 400V EV Charger,Smart Wallbox Charging Station
คำอธิบายของ Type2 Wallbox EV Charger
ผลิตภัณฑ์นี้ส่วนใหญ่ประกอบด้วยโฮสต์ของสถานีชาร์จ, ปืนชาร์จ, ลวด, แบ็คเพลนการติดตั้ง, แพ็คเกจส่วนผสมในการติดตั้ง ฯลฯ เป็นอุปกรณ์ชาร์จรถยนต์ไฟฟ้าในครัวเรือนสถานีชาร์จ AC เชื่อมต่อกับแหล่งจ่ายไฟหลัก ยานพาหนะไฟฟ้าจะได้รับการชาร์จอย่างปลอดภัยและเชื่อถือได้โดยอินเทอร์เฟซปืนชาร์จเพื่อหลีกเลี่ยงผลกระทบต่อประสิทธิภาพของผลิตภัณฑ์ ไม่ควรมีกรด ด่าง และก๊าซกัดกร่อนอื่น ๆ ในบริเวณใกล้เคียงพยายามหลีกเลี่ยงไม่ให้โดนฝนโดยตรงหรือใช้งานในสภาพแวดล้อมที่มีความชื้นสูง และควรพยายามป้องกันไม่ให้เกิดความเสียหายกระทบกับตัวเรือน
คำอธิบายพารามิเตอร์ผลิตภัณฑ์:
| แบบอย่าง | เอ็ม 7 | เอ็ม 11 | เอ็ม22 |
| แรงดันไฟเข้า / ออก | AC230V / เฟสเดียว | AC 400V / สามเฟส | AC 400V / สามเฟส |
| กระแสเข้า / ออก | 8,12,16,20,24,28,32 ปรับ |
8,10,12,14,16ก ปรับ |
8,12,16,20,24,28,32ก ปรับ |
| กำลังขับสูงสุด | 7.36 กิโลวัตต์ | 11.04 กิโลวัตต์ | 22.08 กิโลวัตต์ |
| ความถี่ | 50/60Hz | ||
| สายเคเบิลอินพุต | 1M, สายแข็ง | ||
| ปลั๊กชาร์จ | ประเภท 2 (เมนเนเกส) | ||
| สายเคเบิลเอาต์พุต | 5 ม | ||
| ทนต่อแรงดันไฟฟ้า | 3000V | ||
| ระดับความสูงในการทำงาน | <2000ม | ||
| รอ | <3ว | ||
การป้องกัน |
การป้องกันแรงดันเกิน, การป้องกันโหลดเกิน, อุณหภูมิเกิน การป้องกัน, ภายใต้การป้องกันแรงดันไฟฟ้า, การป้องกันการรั่วไหลของโลก, ป้องกันฟ้าผ่า ป้องกันไฟฟ้าลัดวงจร |
||
| ระดับไอพี | IP65 | ||
| ปุ่มสัมผัส | เลขที่ | ||
| หน้าจอ LCD | เลขที่ | ||
| การปรับปัจจุบัน | ใช่ | ||
| การชาร์จแอพ Bluetooth | ใช่ไม่ใช่ | ||
| การชาร์จแอป WiFi | ใช่ไม่ใช่ | ||
| อาร์เอฟไอดี | ใช่ | ||
| ระยะเวลา/นัดหมาย | ใช่ไม่ใช่ | ||
| การรับรอง | CE, RoHS | ||
การแนะนำฟังก์ชันของเครื่องชาร์จ Type2 Wallbox EV
1. การตรวจจับกระแสตกค้าง (RCD)
2.อุปกรณ์ป้องกันไฟกระชาก
ใน: 3kA, lสูงสุด:6kA
3. การป้องกันการรั่วไหล
เมื่อเริ่มป้องกันการรั่วไหล จะต้องตัดไฟดับและรีสตาร์ท
4. การป้องกันกระแสเกิน
เมื่อกระแสเกินค่าเตือนล่วงหน้า กองชาร์จจะตัดกำลังไฟออกและรีสตาร์ท
โดยอัตโนมัติหลังจาก 10 วินาที และไม่กู้คืนโดยอัตโนมัติหลังจาก 3 รอบจนกว่าคุณจะตัด
เปิดเครื่องและรีสตาร์ท
5. การป้องกันแรงดันไฟเกิน
การป้องกันจะเริ่มต้นเมื่อแรงดันไฟฟ้าเกิน 275V และจะกู้คืนโดยอัตโนมัติเมื่อแรงดันไฟฟ้า
ได้รับการฟื้นฟูและมีเสถียรภาพ
6. การป้องกันแรงดันตก
เริ่มการป้องกันเมื่อแรงดันไฟฟ้าน้อยกว่า 100V และคืนค่าโดยอัตโนมัติเมื่อแรงดันไฟฟ้า
ได้รับการฟื้นฟูและมีเสถียรภาพ
7. การป้องกันอุณหภูมิเกิน
เริ่มการป้องกันเมื่ออุณหภูมิภายในของสถานีชาร์จ EV เกิน 85 °C
ขั้นตอนการติดตั้ง:
1. โปรดใช้สว่านกระแทกเพื่อเจาะรูตามตำแหน่งกระดาษแข็ง
2. ติดตั้งสลักเกลียวขยาย (6 * M6 * 60 มม.)
3. ยึดแบ็คเพลนสำหรับติดตั้งด้วยสกรูเกลียวปล่อย (6*M5*50 มม.)
4. จัดตำแหน่งยูนิตหลักให้ตรงกับตัวล็อคที่แผงด้านหลังและติดตั้ง จากนั้นใช้สกรู
เพื่อแก้ไข (4*M5*40)
คำแนะนำ
1. เมื่อเครื่องอยู่ในโหมดสแตนด์บายตามปกติ ไฟแสดงสถานะจะเป็นสีน้ำเงิน
2. ถอดปืนชาร์จออกจากที่ยึด ใส่ปืนชาร์จลงในช่องชาร์จรถยนต์
3. หลังจากใส่ปืนเสร็จแล้ว ยานเกราะจะเริ่มชาร์จโดยอัตโนมัติตามปกติ และไฟดาวตกสีน้ำเงินจะสว่างขึ้น
4. ไฟแสดงสถานะจะเปลี่ยนเป็นสีน้ำเงินเสมอหลังจากการชาร์จเสร็จสิ้น
