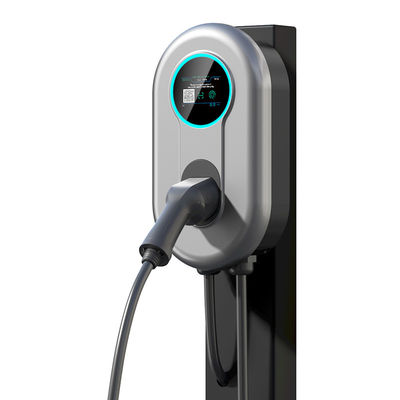

11.04KW 3 Phase Type 2 EV Charger Wallbox สถานีชาร์จรถยนต์ไฟฟ้าที่สะดวกและรวดเร็ว
คำอธิบายของ Type2 Wallbox EV Charger
ผลิตภัณฑ์นี้ส่วนใหญ่ประกอบด้วยโฮสต์สถานีชาร์จ ปืนชาร์จ สายไฟ การติดตั้ง
แบ็คเพลน แพ็คเกจส่วนผสมการติดตั้ง ฯลฯ เป็นการชาร์จรถยนต์ไฟฟ้าในครัวเรือน
อุปกรณ์.สถานีชาร์จ AC เชื่อมต่อกับไฟหลัก รถยนต์ไฟฟ้าจะเป็น
ชาร์จอย่างปลอดภัยและเชื่อถือได้โดยอินเทอร์เฟซปืนชาร์จเพื่อไม่ให้มีผลกระทบต่อผลิตภัณฑ์
ประสิทธิภาพ ไม่ควรมีกรดและด่างและก๊าซกัดกร่อนอื่น ๆ ในบริเวณใกล้เคียงพยายามที่จะ
หลีกเลี่ยงการถูกฝนโดยตรงหรือใช้งานในสภาพแวดล้อมที่มีความชื้นสูง และควรพยายามป้องกันความเสียหาย
จากการกระทบกระเทือนต่อที่อยู่อาศัย
คำอธิบายพารามิเตอร์ผลิตภัณฑ์:
| แบบอย่าง | I7 | I11 | I22 |
| แรงดันไฟเข้า / ออก | AC 230V / เฟสเดียว | AC 400V / สามเฟส | AC 400V / สามเฟส |
| กระแสเข้า / ออก | 8,12,16,20,24,28,32 ปรับ |
8,10,12,14,16ก ปรับ |
8,12,16,20,24,28,32ก ปรับ |
| กำลังขับสูงสุด | 7.36 กิโลวัตต์ | 11.04 กิโลวัตต์ | 22.08 กิโลวัตต์ |
| ความถี่ | 50/60Hz | ||
| สายเคเบิลอินพุต | 1M, สายแข็ง | ||
| ปลั๊กชาร์จ | ประเภท 2 (เมนเนเกส) | ||
|
ความยาว |
มาตรฐานยุโรป เริ่มต้น 5M |
||
| ทนต่อแรงดันไฟฟ้า | 3000V | ||
| ระดับความสูงในการทำงาน | <2000ม | ||
| รอ | <3ว | ||
|
อุณหภูมิในการทำงาน |
-35°C ถึง 50°C |
||
|
วิธีการเริ่มต้น |
การ์ด, WIFI, แอพ Bluetooth มีตัวเลือกมากมายในการเริ่มชาร์จ |
||
การป้องกัน |
การป้องกันแรงดันเกิน, การป้องกันโหลดเกิน, อุณหภูมิเกิน การป้องกัน, ภายใต้การป้องกันแรงดันไฟฟ้า, การป้องกันการรั่วไหลของโลก, ป้องกันฟ้าผ่า ป้องกันไฟฟ้าลัดวงจร |
||
| ระดับไอพี | IP65 | ||
| ปุ่มสัมผัส | ใช่ | ||
| หน้าจอ LCD | ใช่ | ||
| การปรับปัจจุบัน | ใช่ | ||
| การชาร์จแอพบลูทูธ | ใช่ไม่ใช่ | ||
| การชาร์จแอป WiFi | ใช่ไม่ใช่ | ||
| อาร์เอฟไอดี | ใช่ | ||
| ระยะเวลา/นัดหมาย | ใช่ไม่ใช่ | ||
| การรับรอง | CE, RoHS | ||
|
การรับประกัน |
1 ปีสำหรับเครื่องทั้งหมด |
||
คุณลักษณะของแท่นชาร์จ Wallbox พร้อมหน้าจอ LCD
1. ผลิตภัณฑ์เป็นไปตามข้อกำหนดแรงดันไฟฟ้าต่ำ 2014/35/EU, IEC61851-1:2019
2.IP65 ทนฝนและแดด;การป้องกันการรั่วซึมทนต่อแรงกระแทก
3. สถานะการชาร์จและข้อผิดพลาดในการทำงานจะแสดงโดยไฟแสดงสถานะ LED และหน้าจอ LCD
4. การเลือกปุ่มตัวเลือกปัจจุบัน
5. กระแสสลับฟรี 8A-48A
การ์ด, WIFI, Bluetooth หลากหลายตัวเลือกเพื่อเริ่มการชาร์จ
การแนะนำฟังก์ชันของเครื่องชาร์จ Type2 Wallbox EV
1. การตรวจจับกระแสตกค้าง (RCD)
2.อุปกรณ์ป้องกันไฟกระชาก
ใน: 3kA, lสูงสุด:6kA
3. การป้องกันการรั่วไหล
เมื่อเริ่มป้องกันการรั่วไหล จะต้องตัดไฟดับและรีสตาร์ท
4. การป้องกันกระแสเกิน
เมื่อกระแสเกินค่าเตือนล่วงหน้า กองชาร์จจะตัดกำลังไฟออกและรีสตาร์ท
โดยอัตโนมัติหลังจาก 10 วินาที และไม่กู้คืนโดยอัตโนมัติหลังจาก 3 รอบจนกว่าคุณจะตัด
เปิดเครื่องและรีสตาร์ท
5. การป้องกันแรงดันไฟเกิน
การป้องกันจะเริ่มต้นเมื่อแรงดันไฟฟ้าเกิน 275V และจะกู้คืนโดยอัตโนมัติเมื่อแรงดันไฟฟ้า
ได้รับการฟื้นฟูและมีเสถียรภาพ
6. การป้องกันแรงดันตก
เริ่มการป้องกันเมื่อแรงดันไฟฟ้าน้อยกว่า 100V และคืนค่าโดยอัตโนมัติเมื่อแรงดันไฟฟ้า
ได้รับการฟื้นฟูและมีเสถียรภาพ
7. การป้องกันอุณหภูมิเกิน
เริ่มการป้องกันเมื่ออุณหภูมิภายในของสถานีชาร์จ EV เกิน 85 °C
ขั้นตอนการติดตั้ง:
1. โปรดใช้สว่านกระแทกเพื่อเจาะรูตามตำแหน่งกระดาษแข็ง
2. ติดตั้งสลักเกลียวขยาย (6 * M6 * 60 มม.)
3. ยึดแบ็คเพลนสำหรับติดตั้งด้วยสกรูเกลียวปล่อย (6*M5*50 มม.)

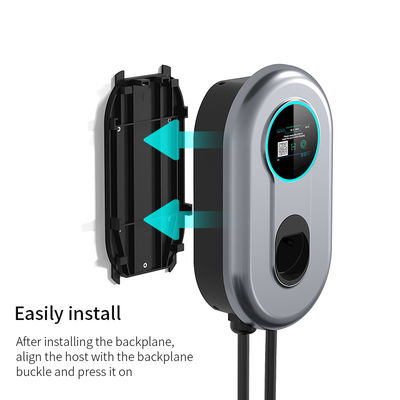

4. จัดตำแหน่งยูนิตหลักให้ตรงกับตัวล็อคที่แผงด้านหลังและติดตั้ง จากนั้นใช้สกรู
เพื่อแก้ไข (4*M5*40)
คำแนะนำ
1. เมื่อเครื่องอยู่ในโหมดสแตนด์บายตามปกติ ไฟแสดงสถานะจะเป็นสีน้ำเงิน
2. ถอดปืนชาร์จออกจากที่ยึด ใส่ปืนชาร์จลงในช่องชาร์จรถยนต์
3. หลังจากใส่ปืนเสร็จแล้ว ยานเกราะจะเริ่มชาร์จโดยอัตโนมัติตามปกติ และไฟดาวตกสีน้ำเงินจะสว่างขึ้น
4. ไฟแสดงสถานะจะเปลี่ยนเป็นสีน้ำเงินเสมอหลังจากการชาร์จเสร็จสิ้น
